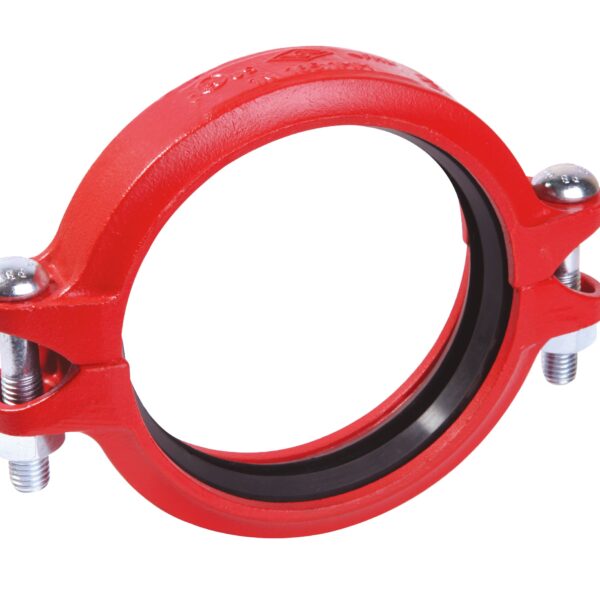

Cuplaj flexibil 5” (140mm)

Cuplajele flexibile ușoare sunt destinate conectării conductelor canelate. Acest tip de
cuplaj permite capetelor de țeavă adiacente să aibă o anumită deplasare unghiulară
relativă și mișcare axială corespunzătoare.
Dimensiuni:
3″”(DN80)– 10″”(DN250)
Standard de proiectare:
ISO6182, AWWA C606, GB 5135.11,
Standard de conectare:
ASME B36.10, ASTM A53-A53M, ISO 4200,
Presiune de lucru:
175PSI-300PSI
Aplicație:
Cuplajul flexibil ușor este potrivit pentru sisteme de conducte cu presiune medie și
joasă, cu o presiune nominală de 175-300 PSI, o dimensiune nominală de DN80-
DN250 și un interval de temperatură cuprins între -20 ℃ și +180℃. Acesta este utilizat
pe scară largă în aplicații de alimentare cu apă și drenaj, stingere a incendiilor, aer
condiționat și altele.
Material țeavă:
Țevi sudate și fără sudură din oțel laminat conform standardelor ASME B36.10, ASTM
A53-A53M, ISO 4200, GB/T 21835
Tratament de suprafață:
Vopsire prin electroforeză
Carcasă:
Fontă ductilă conform 65-45-12. Nodularitatea este de peste 90%, asigurând proprietăți
fizice și mecanice excelente.
Garnitură:
Garnitură EPDM, cod E:
• Temperatură: -34℃ până la +110
• Medii aplicabile: apă, gaz, acid diluat (bază) și alte substanțe chimice (exceptând
hidrocarburile)
• Notă: Utilizarea cu uleiuri și hidrocarburi este strict interzisă.
Șuruburi/piulițe:
Șuruburi metrice cu gât oval:
1. Material: Conform ISO 898-1: 1992 / GB/T 3098.1-2000, Clasa 8.8.
2. Filete: Filete metrice ISO conform ISO 261.
3. Tratament de suprafață: Electroplacare cu crom galben conform ISO 2081
FE/ZN5, Clasa 1A conform ISO 4520.
