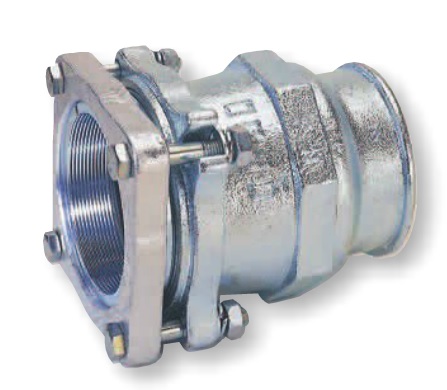

Mufa fonta cu flansa 2.1/2” FE GEBO

Mediu: apa, gaz, produse petroliere, aer comprimat

Presiune de lucru:
– gaz: PN4
– apa: PN10
– aer comprimat: PN12,5

Temperatura de lucru:
– gaz: -20C – +70C
– apa potabila: 30C
– conducta din instalatie de incalzire: 80C

Racordurile de imbinare sint adecvate pentru captete de tevi nefiletate. Racordul rezista la solicitari axiale si la presiuneile interioare din sistem. Este de unica utilizare, dar prin schimbarea garniturii de etansare se poate reutiliza in mod repetat. Racordul permite adateri unghiulare de 3 grade in toate directiile.

Pasii de urmat la montarea fitingurilor de imbinare rapida cu flansa:
1. Capatul conductei trebuie taiata perpedicular pe axa. Trebuie verificat daca aceasta este fara bavuri, fara deformari, si nefiletat.
2. Trebuie indepartata vopseaua si orice alta murdarie de pe capatul de teava pe o lungime coraspunzatoare lungimii fitingurilor.
3. Flansa, inelul de strangere, saiba de presiune si garnitura de etansare conica se monteaza pe capatul de teava in ordinea aratata in figura.
4. Este important, ca garnitura de etansare conica sa fie la cel putin 10 mm distanta de la capatul tevii.
5. Capatul de teava impreuna cu flansa si cu elementele de etansare se introduc in locasul garniturii de etansare. Trebuie verificat, daca elementele sunt asezate exact conform prescriptiilor.
6. Flansa se fixeaza de corpul fitingu cu suruburile hexagonale, strangunde-se in diagonala rand pe rand.
7. In cazul utilizarii cheii dinamometrice trebuie respectata limita de 50 Nm, iar dupa 5 minute trebuie stranse din nou suruburile.
8. Inainte de punerea in functiune trebuie executata proba de presiune. La instalatii de gaz, instalatia se poate pune in functiune doar dupa proba de presiune executata cu succes, conform prescriptiilor furnizorului local de gaz.
